美标气动法兰V型球阀

客服热线

+86 21 55660789

类型球阀

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。

下载资料联系我们

标准规范：

设计与制造: ASME B16.34, API 608

连接法兰: ASME BI 6.5

检测与试验: API 598，API 6D

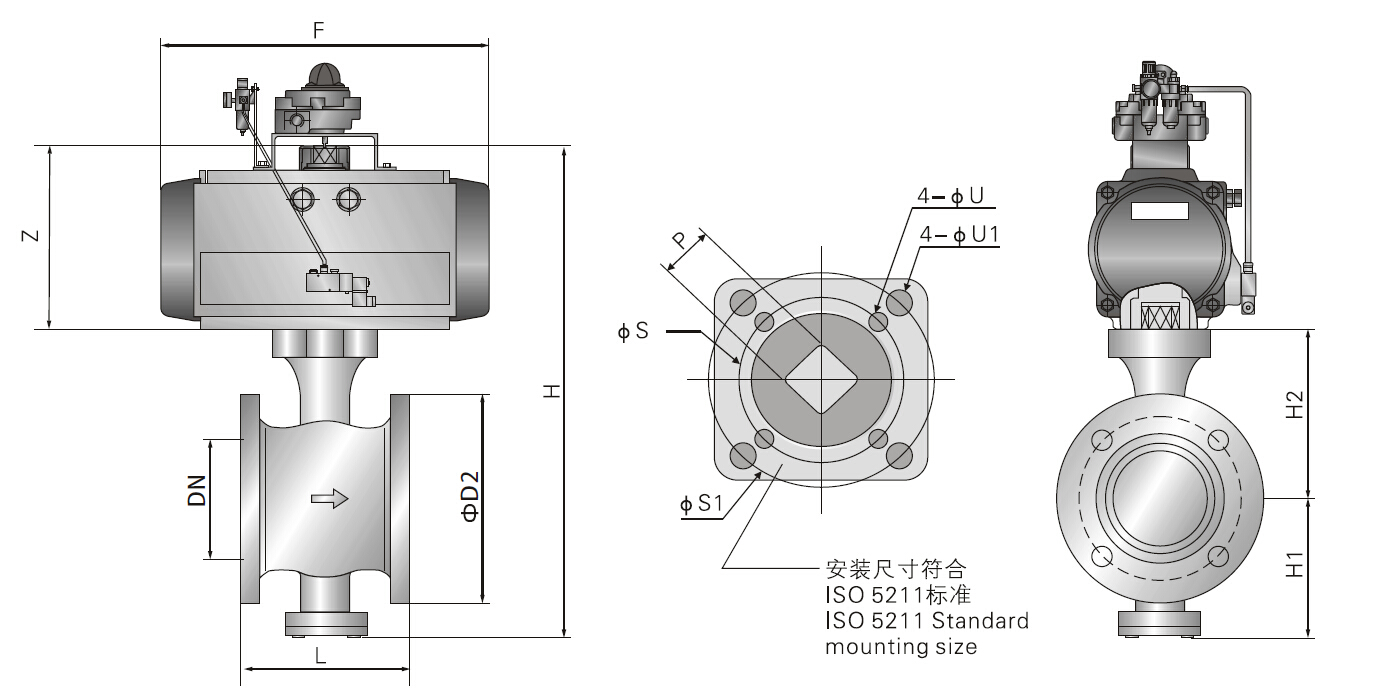

ANSI系列主要外型及连接尺寸表:

压力级 CLASS150Lb
DN(in)	L	ΦD2	H1	H2	ISO 5211	ΦS	ΦS1	ΦU	ΦU1	P	F	Z	H
1"	102	108	70	102	F07	non	70	non	9	11	168	105	277
1-1/4"	105	117	82	108	F07	non	70	non	9	11	184	110	300
1-1/2"	114	127	90	108	F07	non	70	non	9	11	204	130	329
2"	108/124	152	101	119	F07	non	70	non	9	11	262	126	347
2-1/2"	145	178	107	126	F07	non	70	non	9	11	268	160	393
3"	165	190	118	142	F10	non	102	non	11	14	296	182	442
4"	194	229	130	151	F10	non	102	non	11	17	390	202	483
5"	213	254	145	190	F12/F14	125	140	14	18	19	454	220	555
6"	229	279	184	200	F12/F14	125	140	14	18	19	525	264	648
8"	243	343	211	235	F12/F14	125	140	14	18	22	532	285	731
10"	297	406	225	277	F14/F16	140	165	18	22	22	610	313	815

公称压力 CLASS300Lb
DN(in)	L	ΦD2	H1	H2	ISO 5211	ΦS	ΦS1	ΦU	ΦU1	P	F	Z	H
1"	102	124	70	102	F07	non	70	non	9	11	168	105	277
1-1/4"	105	133	82	108	F07	non	70	non	9	11	184	110	300
1-1/2"	114	156	90	108	F07	non	70	non	9	11	204	130	329
2"	108/124	165	101	119	F07	non	70	non	9	11	262	126	347
2-1/2"	145	190	107	126	F07	non	70	non	9	11	268	160	393
3''	165	210	118	142	F10	non	102	non	11	14	296	182	442
4"	194	254	130	151	F10	non	102	non	11	17	390	202	483
5"	213	279	145	190	F12/F14	125	140	14	18	19	454	220	555
6"	229	318	184	200	F12/F14	125	140	14	18	19	525	264	648
8"	243	381	211	235	F12/F14	125	140	14	18	22	532	285	731
10'	297	445	225	277	F14/F16	140	165	18	22	22	610	313	815

阀体材质：碳钢、不锈钢等
