不锈钢气动法兰V型球阀

客服热线

+86 21 55660789

类型球阀

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。

下载资料联系我们

标准规范：

设计与制造: GB/T12237/1989

连接法兰: GB 9113.1

检测与试验: GB/T13927-1992

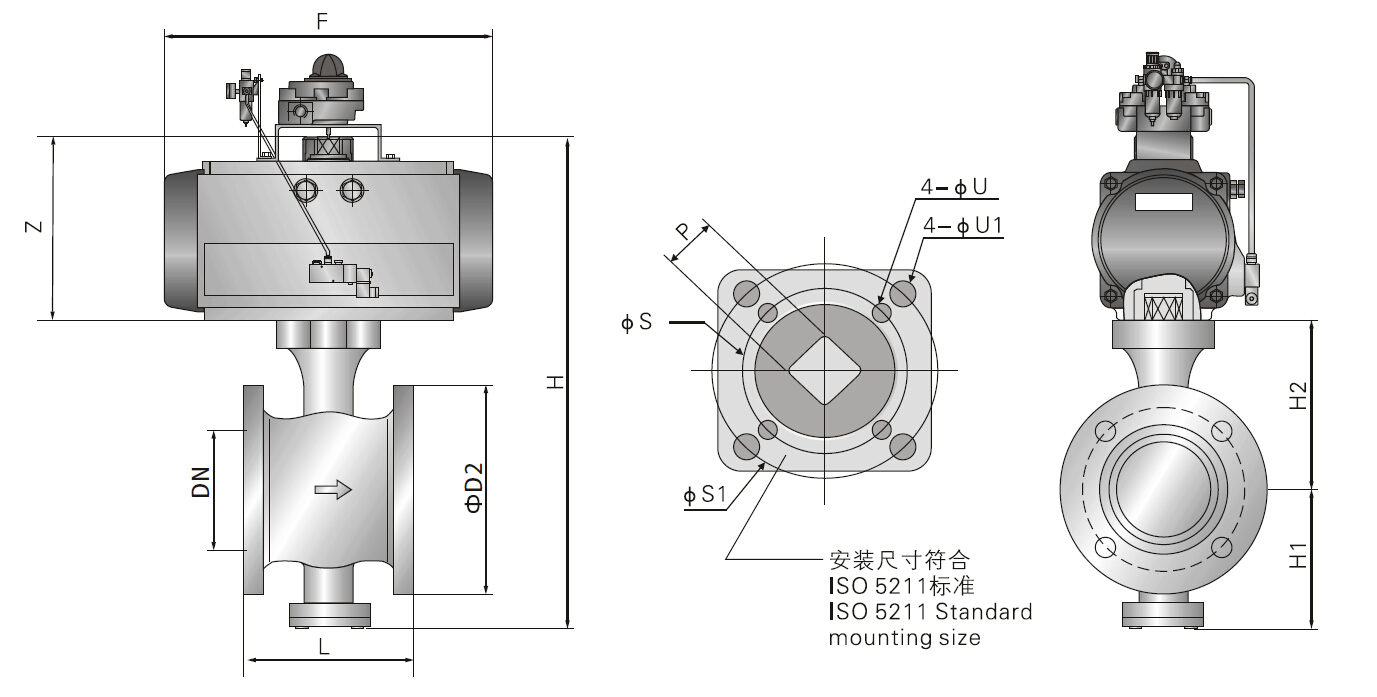

GB系列主要外型及连接尺寸表:

公称压力 Nominal Pressure 1.6MPa
公称通径DN(mm)	L	ΦD2	H1	H2	ISO 5211	ΦS	ΦS1	ΦU	ΦU1	P	F	Z	H
25	102	115	70	102	F07	non	70	non	9	11	168	105	277
32	105	140	82	108	F07	non	70	non	9	11	184	110	300
40	114	150	90	108	F07	non	70	non	9	11	204	130	329
50	108/124	165	101	119	F07	non	70	non	9	11	262	126	347
65	145	185	107	126	F07	non	70	non	9	11	268	160	393
80	165	200	118	142	F10	non	102	non	11	14	296	182	442
100	194	220	130	151	F10	non	102	non	11	17	390	202	483
125	213	250	145	190	F12/F14	125	140	14	18	19	454	220	555
150	229	285	184	200	F12/F14	125	140	14	18	19	525	264	648
200	243	340	211	235	F12/F14	125	140	14	18	22	532	285	731
250	297	405	225	277	F14/F16	140	165	18	22	22	610	313	815

公称压力 Nominal Pressure 2.5MPa
公称通径DN(mm)	L	ΦD2	H1	H2	ISO 5211	ΦS	ΦS1	ΦU	ΦU1	P	F	Z	H
25	102	115	70	102	F07	non	70	non	9	11	168	105	277
32	105	140	82	108	F07	non	70	non	9	11	184	110	300
40	114	150	90	108	F07	non	70	non	9	11	204	130	329
50	108/124	165	101	119	F07	non	70	non	9	11	262	126	347
65	145	185	107	126	F07	non	70	non	9	11	268	160	393
80	165	200	118	142	F10	non	102	non	11	14	296	182	442
100	194	235	130	151	F10	non	102	non	11	17	390	202	483
125	213	270	145	190	F12/F14	125	140	14	18	19	454	220	555
150	229	300	184	200	F12/F14	125	140	14	18	19	525	264	648
200	243	360	211	235	F12/F14	125	140	14	18	22	532	285	731
	297	425	225	277	F14/F1R	140	1R5	18	22	22	610	313	815

公称压力 Nominal Pressure 4.0MPa
公称通径DN(mm)	L	ΦD2	H1	H2	ISO 5211	ΦS	ΦS1	ΦU	ΦU1	P	F	Z	H
25	102	115	70	102	F07	non	70	non	9	11	168	105	277
32	105	140	82	108	F07	non	70	non	9	11	184	110	300
40	114	150	90	108	F07	non	70	non	9	11	204	130	329
50	108/124	165	101	119	F07	non	70	non	9	11	262	126	347
65	145	185	107	126	F07	non	70	non	9	11	268	160	393
80	165	200	118	142	F10	non	102	non	11	14	296	182	442
100	194	235	130	151	F10	non	102	non	11	17	390	202	483
125	213	270	145	190	F12/F14	125	140	14	18	19	454	220	555
150	229	300	184	200	F12/F14	125	140	14	18	19	525	264	648
200	243	375	211	235	F12/F14	125	140	14	18	22	532	285	731
250	297	450	225	277	F14/F1R	140	165	18	22	22	610	313	815

阀体材质：碳钢、不锈钢等
