美标碳钢法兰V型球阀

类型 球阀

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。

下载资料 联系我们

标准规范：

设计与制造: ASME B16.34, API 608

连接法兰: ASME BI 6.5

检测与试验: API 598, API 6D

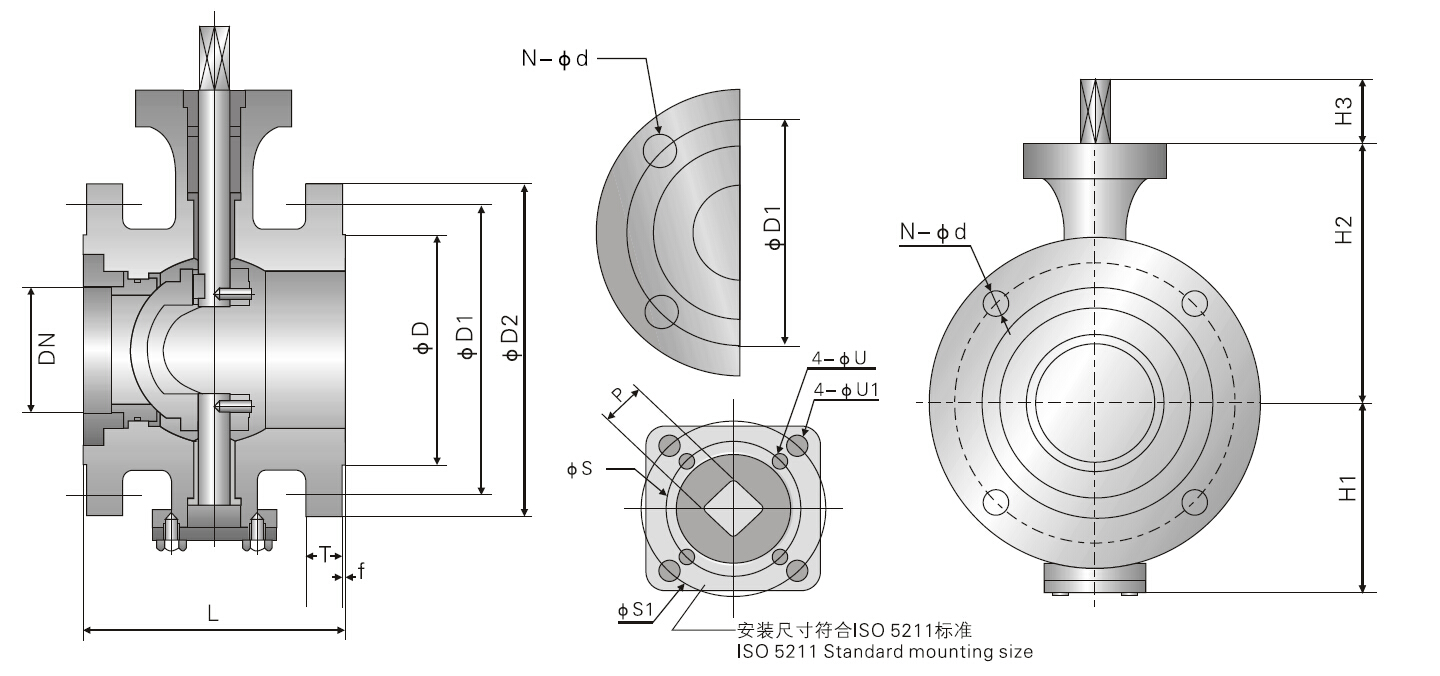

ANSI系列主要外型及连接尺寸表:

压力级 CLASS150Lb

公称通径DN(in)

L

ΦD

ΦD1

ΦD2

N-Φd

T

f

H1

H2

H3

ISO 5211

P

ΦS

ΦS1

ΦU

ΦU1

1"

102

51

79

108

4-16

12

1.6

70

102

11

F07

11

non

70

non

9

1-1/4"

105

64

89

117

4-16

13

1.6

82

108

11

F07

11

non

70

non

9

1-1/2"

114

73

98

127

4-16

15

1.6

90

108

11

F07

11

non

70

non

9

2"

108/124

92

120

152

4-19

16

1.6

101

119

11

F07

11

non

70

non

9

2-1/2"

145

105

139

178

4-19

18

1.6

107

126

11

F07

11

non

70

non

9

3"

165

127

152

190

4-19

19

1.6

118

142

14

F10

14

non

102

non

11

4"

194

157

190

229

8-19

24

1.6

130

151

17

F10

17

non

102

non

11

5"

213

186

216

254

8-22

24

1.6

145

190

19

F12/F14

19

125

140

14

18

6"

229

216

241

279

8-22

26

1.6

184

200

19

F12/F14

19

125

140

14

18

8"

243

270

298

343

8-22

29

1.6

211

235

22

F12/F14

22

125

140

14

18

10"

297

324

362

406

12-25

30

1.6

225

277

22

F14/F16

22

140

165

18

22

压力级 CLASS300Lb

公称通径DN(in)

L

ΦD

ΦD1

ΦD2

N-Φd

T

f

H1

H2

H3

ISO 5211

P

ΦS

ΦS1

ΦU

ΦU1

1"

102

51

89

124

4-19

18

1.6

70

102

11

F07

11

non

70

non

9

1-1/4"

105

64

98

133

4-19

19

1.6

82

108

11

F07

11

non

70

non

9

1-1/2"

114

73

114

156

4-22

21

1.6

90

108

11

F07

11

non

70

non

9

2"

108/124

92

127

165

8-19

23

1.6

101

119

11

F07

11

non

70

non

9

2-1/2"

145

105

149

190

8-22

26

1.6

107

126

11

F07

11

non

70

non

9

3"

165

127

168

210

8-22

29

1.6

118

142

14

F10

14

non

102

non

11

4"

194

157

200

254

8-22

32

1.6

130

151

17

F10

17

non

102

non

11

5"

213

186

235

279

8-22

35

1.6

145

190

19

F12/F14

19

125

140

14

18

6"

229

216

270

318

12-22

37

1.6

184

200

19

F12/F14

19

125

140

14

18

8"

243

270

330

381

12-25

42

1.6

211

235

22

F12/F14

22

125

140

14

18

10"

297

324

387

445

16-28

48

1.6

225

277

22

F14/F16

22

140

165

18

22
