法兰V型球阀

客服热线

+86 21 55660789

类型球阀

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。

下载资料联系我们

标准规范：

设计与制造: GB/T12237/1989

连接法兰: GB 9113.1

检测与试验: GB/T13927-1992

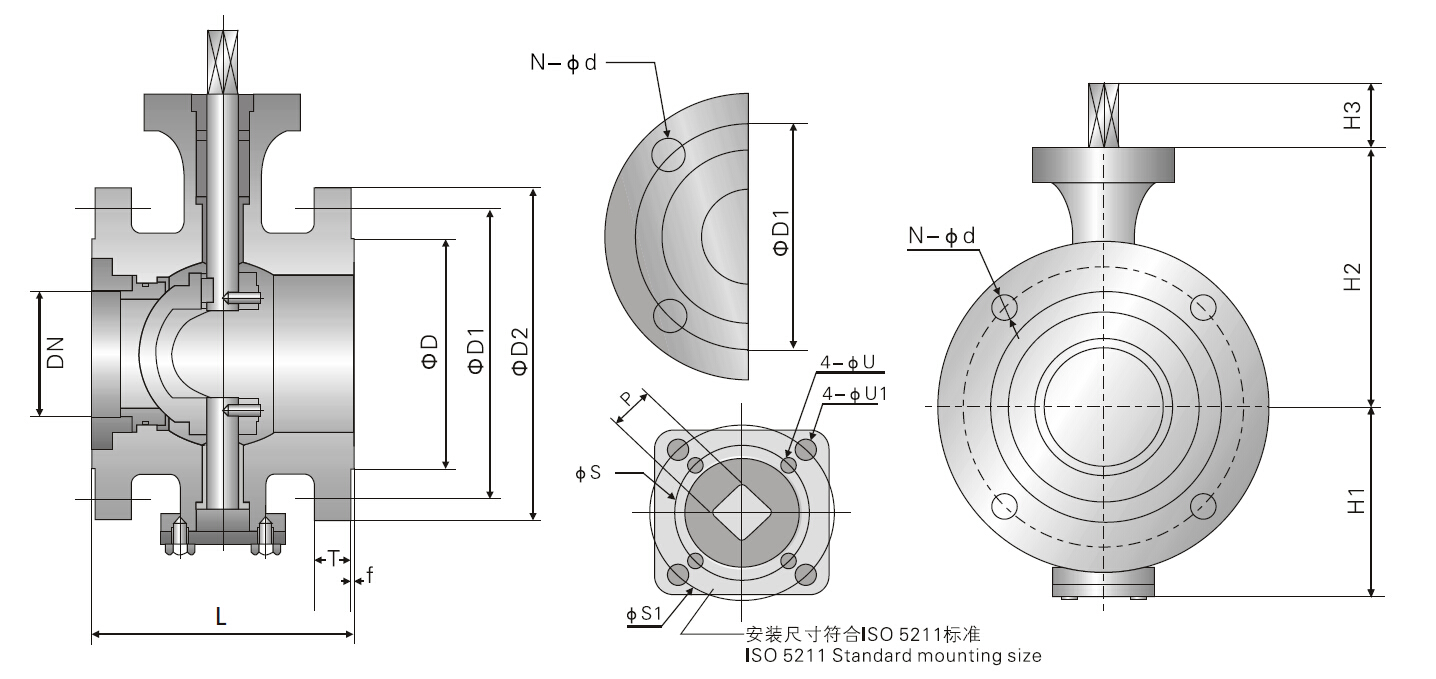

GB系列主要外型及连接尺寸表：

公称压力Nominal Pressure 1.6MPa
公称通径DN(mm)	L	ΦD	ΦD1	ΦD2	N-Φd	T	f	H1	H2	H3	ISO 5211	P	ΦS	ΦS1	ΦU	ΦU1
25	102	65	85	115	4-14	16	2	70	102	11	F07	11	non	70	non	9
32	105	76	100	140	4-18	18	2	82	108	11	F07	11	non	70	non	9
40	114	84	110	150	4-18	18	2	90	108	11	F07	11	non	70	non	9
50	108/124	99	125	165	4-18	20	2	101	119	11	F07	11	non	70	non	9
65	145	118	145	185	4-18	20	2	107	126	11	F07	11	non	70	non	9
80	165	132	160	200	8-18	20	2	118	142	14	F10	14	non	102	non	11
100	194	156	180	220	8-18	22	2	130	151	17	F10	17	non	102	non	11
125	213	184	210	250	8-18	22	2	145	190	19	F12/F14	19	125	140	14	18
150	229	211	240	285	8-22	24	2	184	200	19	F12/F14	19	125	140	14	18
200	243	266	295	340	12-22	24	2	211	235	22	F12/F14	22	125	140	14	18
250	297	319	355	405	12-26	26	2	225	277	22	F14/F16	22	140	165	18	22

公称压力Nominal Pressure 2.5MPa
公称通径DN(mm)	L	ΦD	ΦD1	ΦD2	N-Φd	T	f	H1	H2	H3	ISO 5211	P	ΦS	ΦSI	ΦU	ΦU1
25	102	65	85	115	4-14	16	2	70	102	11	F07	11	non	70	non	9
32	105	76	100	140	4-18	18	2	82	108	11	F07	11	non	70	non	9
40	114	84	110	150	4-18	18	2	90	108	11	F07	11	non	70	non	9
50	108/124	99	125	165	4-18	20	2	101	119	11	F07	11	non	70	non	9
65	145	118	145	185	8-18	22	2	107	126	11	F07	11	non	70	non	9
80	165	132	160	200	8-18	24	2	118	142	14	F10	14	non	102	non	11
100	194	156	190	235	8-22	24	2	130	151	17	F10	17	non	102	non	11
125	213	184	220	270	8-26	26	2	145	190	19	F12/F14	19	125	140	14	18
150	229	211	250	300	8-26	28	2	184	200	19	F12/F14	19	125	140	14	18
200	243	274	310	360	12—26	30	2	211	235	22	F12/F14	22	125	140	14	18
250	297	330	370	425	12-30	32	2	225	277	22	F14/F16	22	140	165	18	22

公称压力Nominal Pressure 4.0MPa
公称通径DN(mm)	L	ΦD	ΦD1	ΦD2	N-Φd	T	f	H1	H2	H3	ISO 5211	P	ΦS	ΦS1	ΦU	ΦU1
25	102	65	85	115	4-14	16	2	70	102	11	F07	11	non	70	non	9
32	105	76	100	140	4-18	18	2	82	108	11	F07	11	non	70	non	9
40	114	84	110	150	4-18	18	2	90	108	11	F07	11	non	70	non	9
50	108/124	99	125	165	4-18	20	2	101	119	11	F07	11	non	70	non	9
65	145	118	145	185	8-18	22	2	107	126	11	F07	11	non	70	non	9
80	165	132	160	200	8-18	24	2	118	142	14	F10	14	non	102	non	11
100	194	156	190	235	8-22	24	2	130	151	17	F10	17	non	102	non	11
125	213	184	220	270	8-26	26	2	145	190	19	F12/F14	19	125	140	14	18
150	229	211	250	300	8-26	28	2	184	200	19	F12/F14	19	125	140	14	18
200	243	284	320	375	12-30	34	2	211	235	22	F12/F14	22	125	140	14	18
250	297	345	385	450	12-33	38	2	225	277	22	F14/F16	22	140	165	18	22

壳体材料：铸钢、不锈钢等
