高平台对夹V型球阀

类型 球阀

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。

下载资料 联系我们

标准规范:

设计与制造： GB/T12237/1989

连接法兰 : GB 9113.1

检测与试验 : GB/T13927-1992

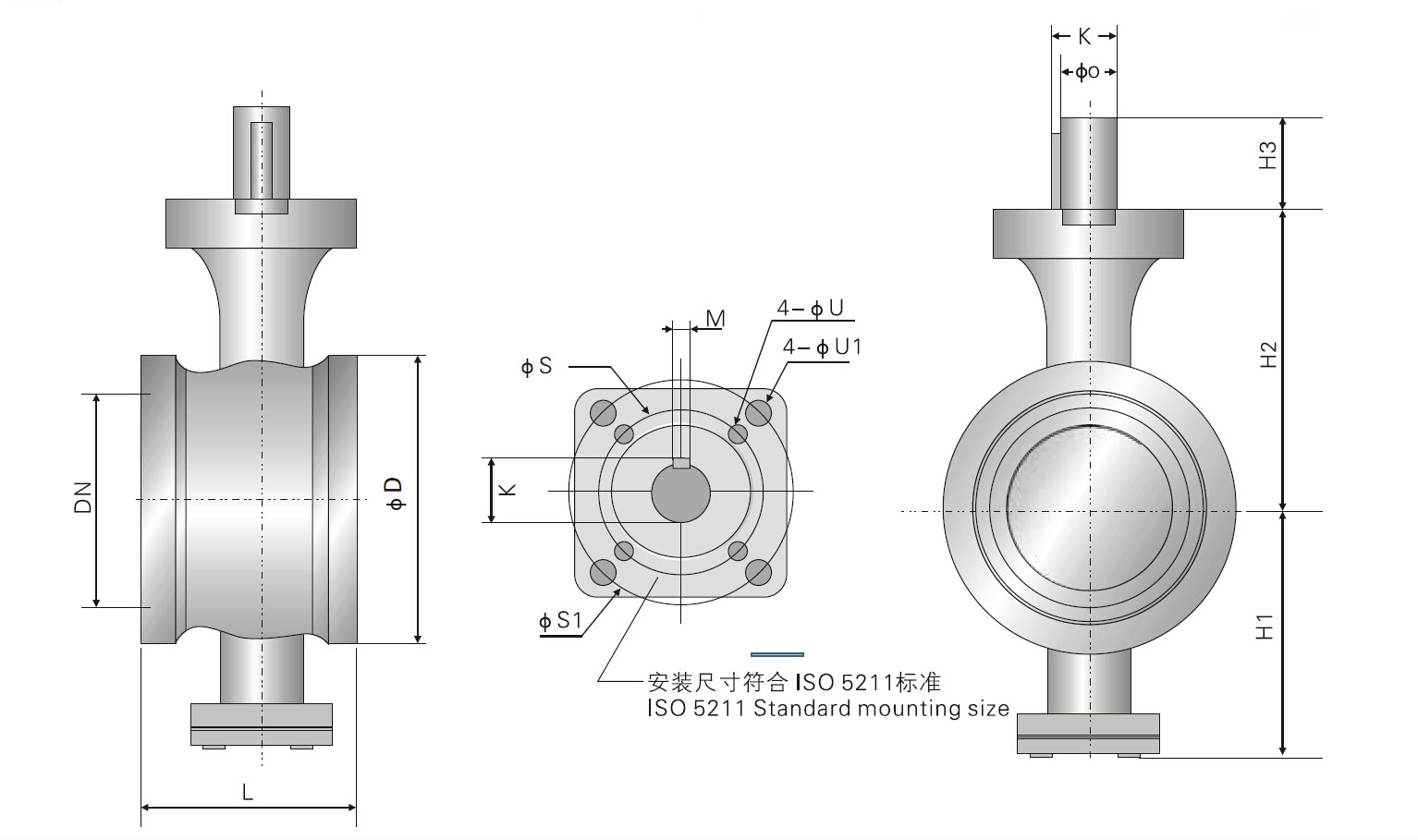

GB系列主要外型及连接尺寸表：

公称压力Nominal Pressure 1.6MPa-4.0MPa

公称通径

DN(mm)

L

ΦD

H1

H2

H3

ISO 5211

ΦS

ΦS1

ΦU

ΦU1

P

25

62

68

66

102

11

F07

non

70

non

9

11

32

62

78

75

108

11

F07

non

70

non

9

11

40

62

85

75

108

11

F07

non

70

non

9

11

50

75

100

101

120

11

F07

non

70

non

9

11

65

90

120

107

126

11

F07

non

70

non

9

11

80

100

130

118

142

14

F10

non

102

non

11

14

100

115

158

130

151

17

F10

non

102

non

11

17

125

135

185

145

190

19

F12/F14

125

140

14

18

19

150

160

216

184

200

19

F12/F14

125

140

14

18

19

200

200

268

211

235

22

F12/F14

125

140

14

18

22

250

240

324

225

277

22

F14/F16

140

165

18

22

22


产品材质：碳钢、不锈钢等
