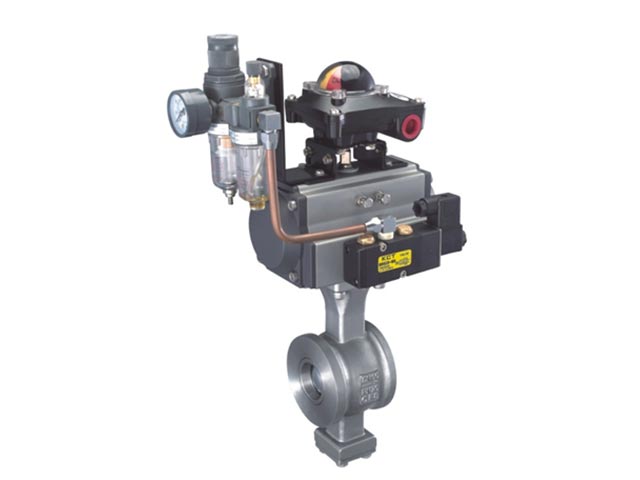

美标气动对夹V型球阀

类型 球阀

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。

下载资料 联系我们

标准规范:

设计与制造: ASME B16.34, API 608

连接法兰 : ASME BI6.5

检测与试验 : API 598，API 6D


ANSI系列主要外型及连接尺寸表:


压力级CLASS150Lb-300Lb

公称通径DN(in)

L

ΦD

H1

H2

ISO 5211

ΦS

ΦS1

ΦU

ΦU1

P

F

Z

H

1"

62

68

66

102

F07

non

70

non

9

11

168

105

273

1-1/4"

62

78

75

108

F07

non

70

non

9

11

184

110

293

1-1/2"

62

85

75

108

F07

non

70

non

9

11

204

130

313

2"

75

100

101

120

F07

non

70

non

9

11

262

126

347

2-1/2"

90

120

107

126

F07

non

70

non

9

11

268

160

393

3'

100

130

118

142

F10

non

102

non

11

14

296

182

442

4'

115

158

130

151

F10

non

102

non

11

17

390

202

483

5'

135

185

145

190

F12/F14

125

140

14

18

19

454

220

555

6'

160

216

184

200

F12/F14

125

140

14

18

19

525

264

648

8'

200

268

211

235

F12/F14

125

140

14

18

22

532

285

731

10"

240

324

225

277

F14/F16

140

165

18

22

22

610

313

815


材料：碳钢、不锈钢等
