气动对夹V型球阀

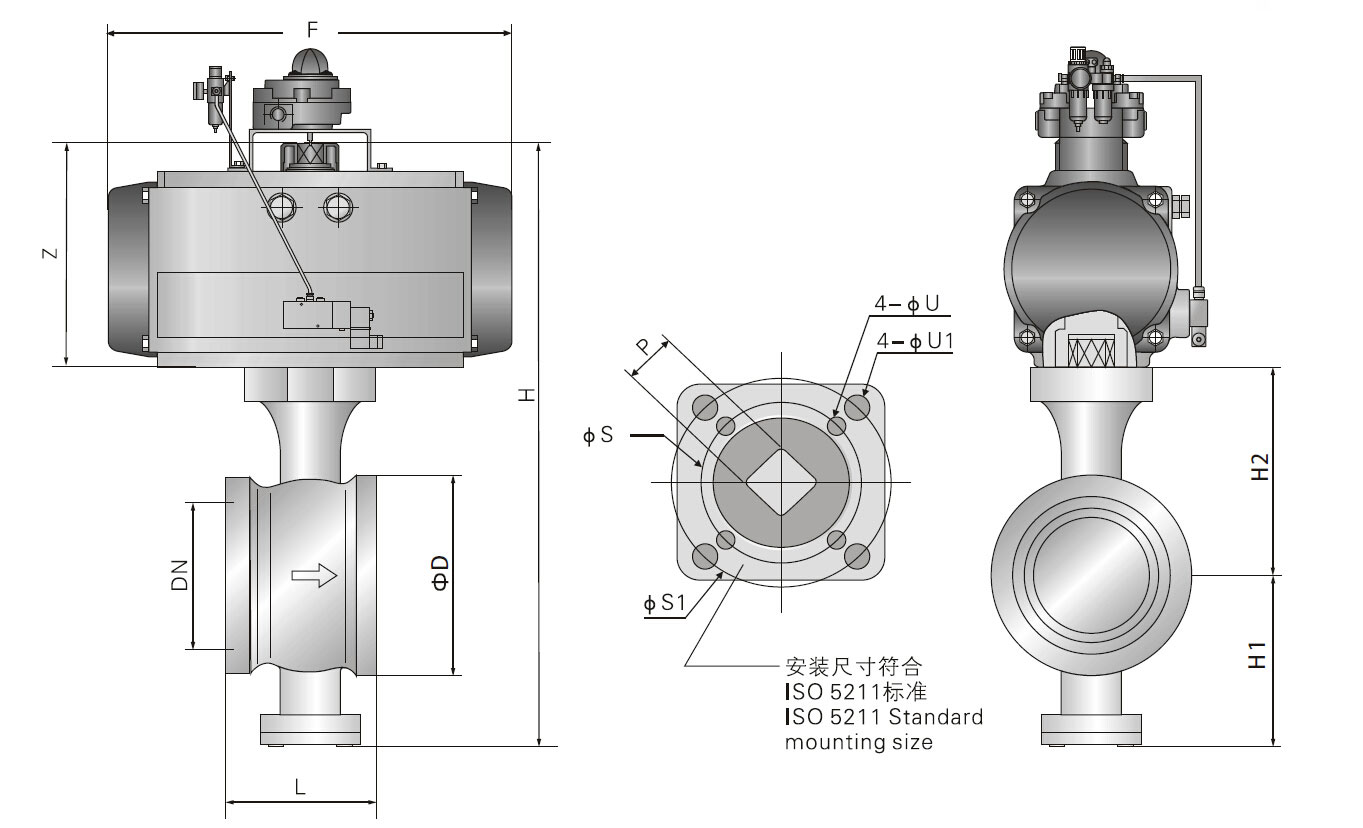

GB系列主要外型及连接尺寸表:
公称压力Nominal Pressure 1.6MPa-4.0MPa | |||||||||||||
公称通径 DN(mm) | L | ΦD | H1 | H2 | ISO 5211 | ΦS | ΦS1 | ΦU | ΦU1 | P | F | Z | H |
25 | 62 | 68 | 66 | 102 | F07 | non | 70 | non | 9 | 11 | 168 | 105 | 273 |
32 | 62 | 78 | 75 | 108 | F07 | non | 70 | non | 9 | 11 | 184 | 110 | 293 |
40 | 62 | 85 | 75 | 108 | F07 | non | 70 | non | 9 | 11 | 204 | 130 | 313 |
50 | 75 | 100 | 101 | 120 | F07 | non | 70 | non | 9 | 11 | 262 | 126 | 347 |
65 | 90 | 120 | 107 | 126 | F07 | non | 70 | non | 9 | 11 | 268 | 160 | 393 |
80 | 100 | 130 | 118 | 142 | F10 | non | 102 | non | 11 | 14 | 296 | 182 | 442 |
100 | 115 | 158 | 130 | 151 | F10 | non | 102 | non | 11 | 17 | 390 | 202 | 483 |
125 | 135 | 185 | 145 | 190 | F12/F14 | 125 | 140 | 14 | 18 | 19 | 454 | 220 | 555 |
150 | 160 | 216 | 184 | 200 | F12/F14 | 125 | 140 | 14 | 18 | 19 | 525 | 264 | 648 |
200 | 200 | 268 | 211 | 235 | F12/F14 | 125 | 140 | 14 | 18 | 22 | 532 | 285 | 731 |
250 | 240 | 324 | 225 | 277 | F14/F16 | 140 | 165 | 18 | 22 | 22 | 610 | 313 | 815 |
